フューズド
コーティングプロセス
Thermal spraying

皮膜が合金化し強固に溶着
ほとんどの機械的物理特性に
すぐれた皮膜

『フューズドコーティングプロセス』では、溶射し皮膜を形成した後、ふたたびガストーチや電気炉で再溶融します。
このことより母材と皮膜との間に合金層をつくることで、治金的結合させ、より強固に溶着します。
この皮膜はほとんどの機械的物理特性にすぐれています。

自溶合金の特長

  • 皮膜が合金化している
  • 皮膜が母体と溶け合って一体化する
  • 耐摩耗性である
  • 耐熱性である
  • 耐ゴーリング性である

加工手順Thermal spraying

主に新規作成から行ないます。
製品によっては再生も可能ですが、再溶融中全体が1000度以上になり歪みが発生しますので、部品全体の加工しろを残して溶射します。

詳細を見る

01素材

02アンダーカット

溶射盛金部を要求される盛金厚さだけ切削します。

03溶射

Powderを溶融噴射します。

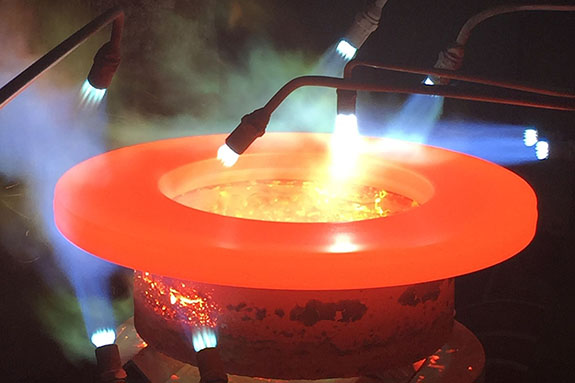

04フュージング

酸素・アセチレン炎トーチにて再溶触し素材と溶射層との間に合金層を形成させると同時にノン・ポーラスな面にします。この時の表面温度は1050度~1100度になります。

05仕上げ

通常バイト仕上げを行いますが、研磨を要するものは特殊グラインダー仕上げを行います。

材料 材料は、Ni基又は、Co基自溶合金にかぎられます。(パウダー)
皮膜厚さ 一般的には、1~2mmtそれ以上も可能です。

自溶合金の化学成分(JIS H 8303)

種類 化学成分 % 硬さ(HRC)
Ni Cr B Si C Fe Co Mo Cu W
MSFNi1 残部 0~10 1.0~2.5 1.5~3.5 0.25以下 4以下 1以下 - 4以下 - 15 - 30
MSFNi2 残部 9~11 1.5~2.5 2.0~3.5 0.5以下 4以下 1以下 - - - 30 - 40
MSFNi3 残部 10~15 2.0~3.0 3.0~4.5 0.4~0.7 5以下 1以下 - - - 40 - 50
MSFNi4 残部 12~17 2.6~4.0 3.5~5.0 0.4~0.9 5以下 1以下 4以下 4以下 - 50 - 60
MSFNi5 残部 15~20 3.0~4.5 2.0~5.0 0.5~1.1 5以下 1以下 - - - 55 - 65
MSFCo1 10~30 16~31 1.5~4.0 2.0~4.5 1.5以下 5以下 残部 7以下 - 10以下 35 - 50
MSFCo2 0~15 19~24 2.0~3.0 1.5~3.0 1.5以下 5以下 残部 - - 4~15 50 - 65

自溶合金のWCの配合比(JIS H 8303)

種類 化学成分 % 硬さ(HRC)
WC MSFCo1 MSFNi4またはMSNi5
MSFNi1 残部 1.0~2.5 - 15 - 30
MSFNi2 残部 1.5~2.5 残部 30 - 40

他の溶射技術Thermal spraying

ご質問・ご相談などございましたら、お気軽にお問い合わせください。

お問い合わせはこちら
